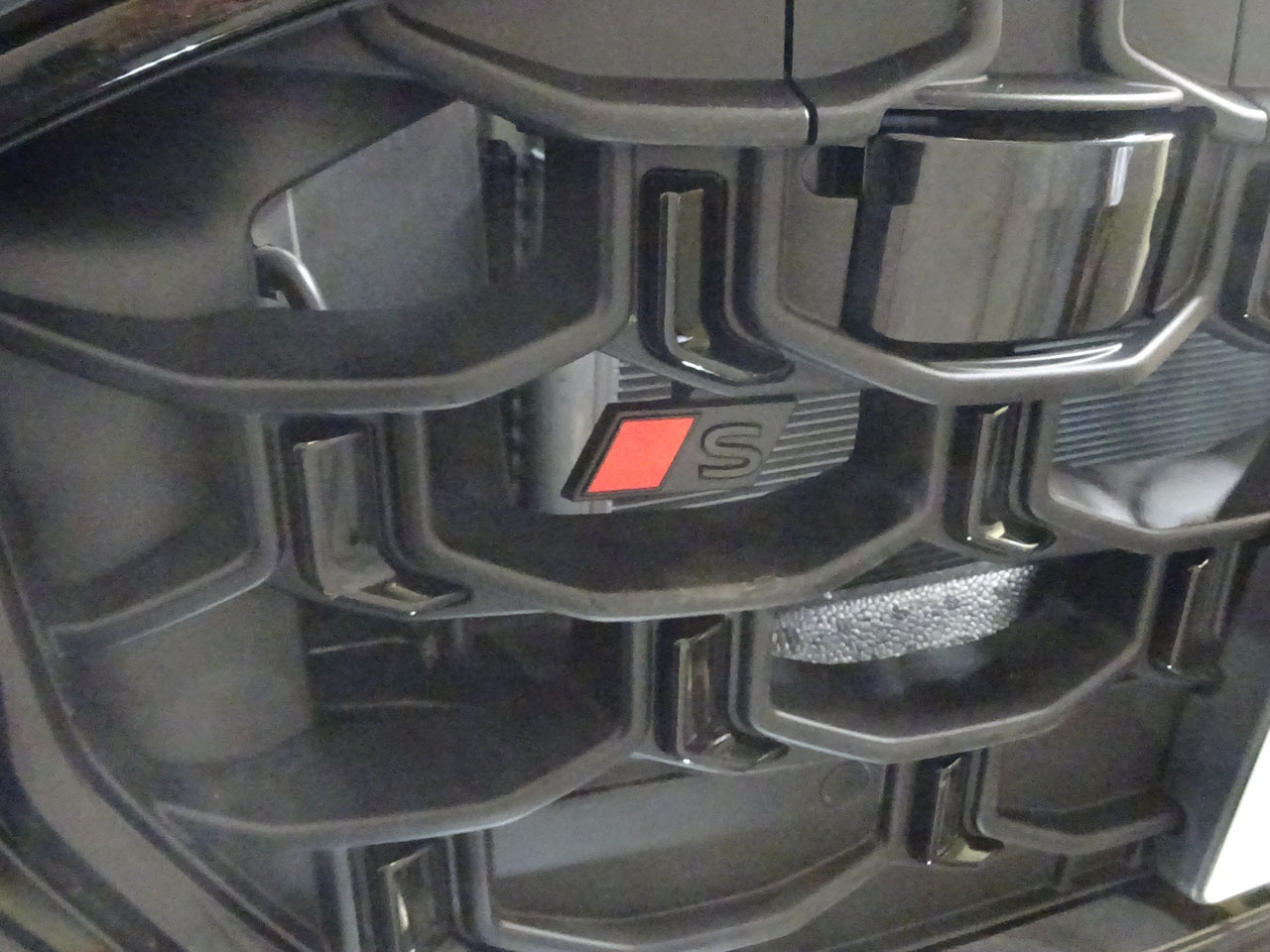

Audi純正S Q8/Q8S lineFL(F1/4MN)フロントグリル用後付けSロゴエンブレム取付マニュアル 作業は金属の角が鋭く手を負傷する場合がありますので必ず手袋をはめて、各部にキズ等つかないようにマスキングテープ等で十分に養生してから行ってください。マニュアル内の写真はわかりやすいよう素手で養生していない場合がございます。

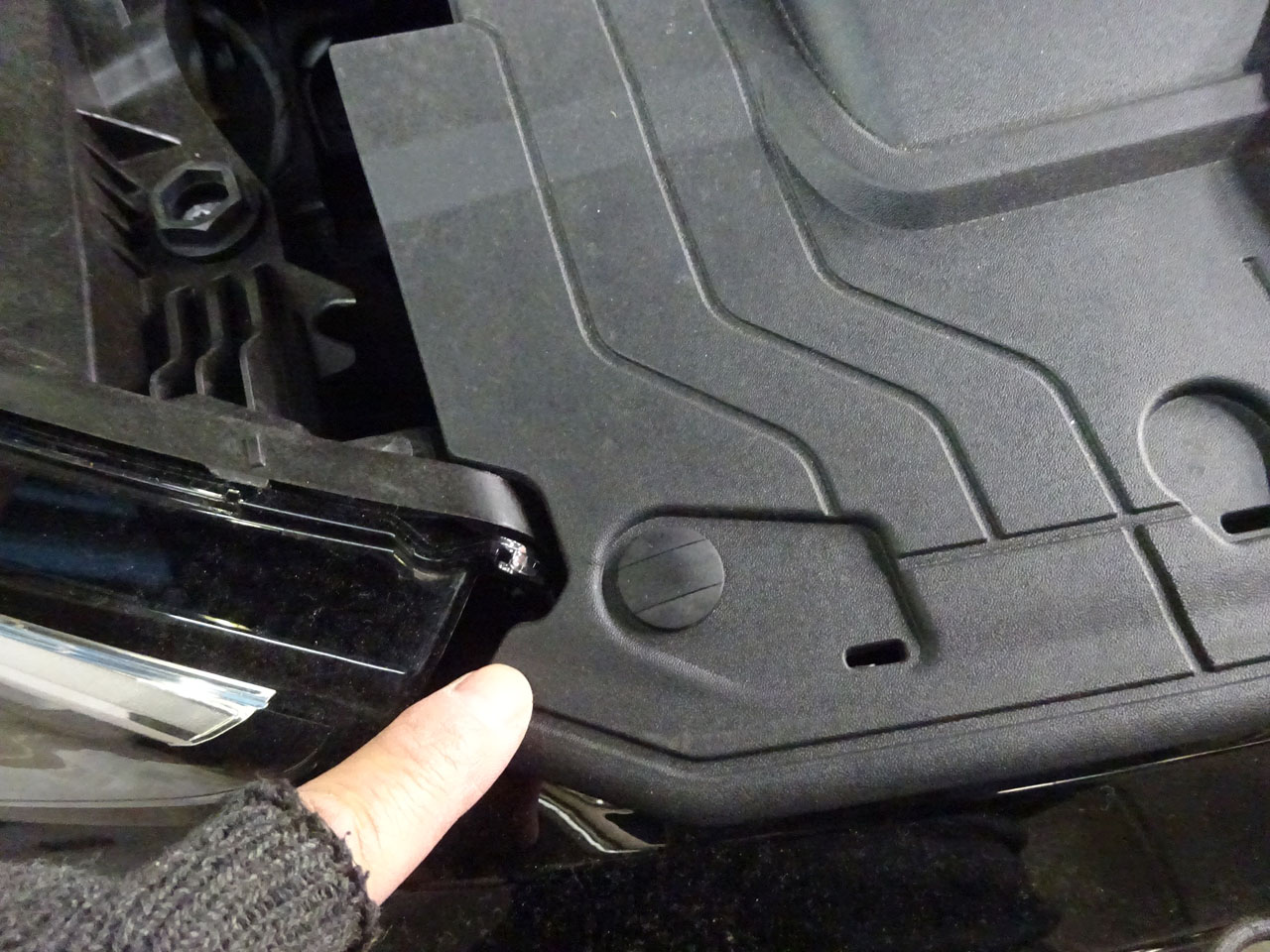

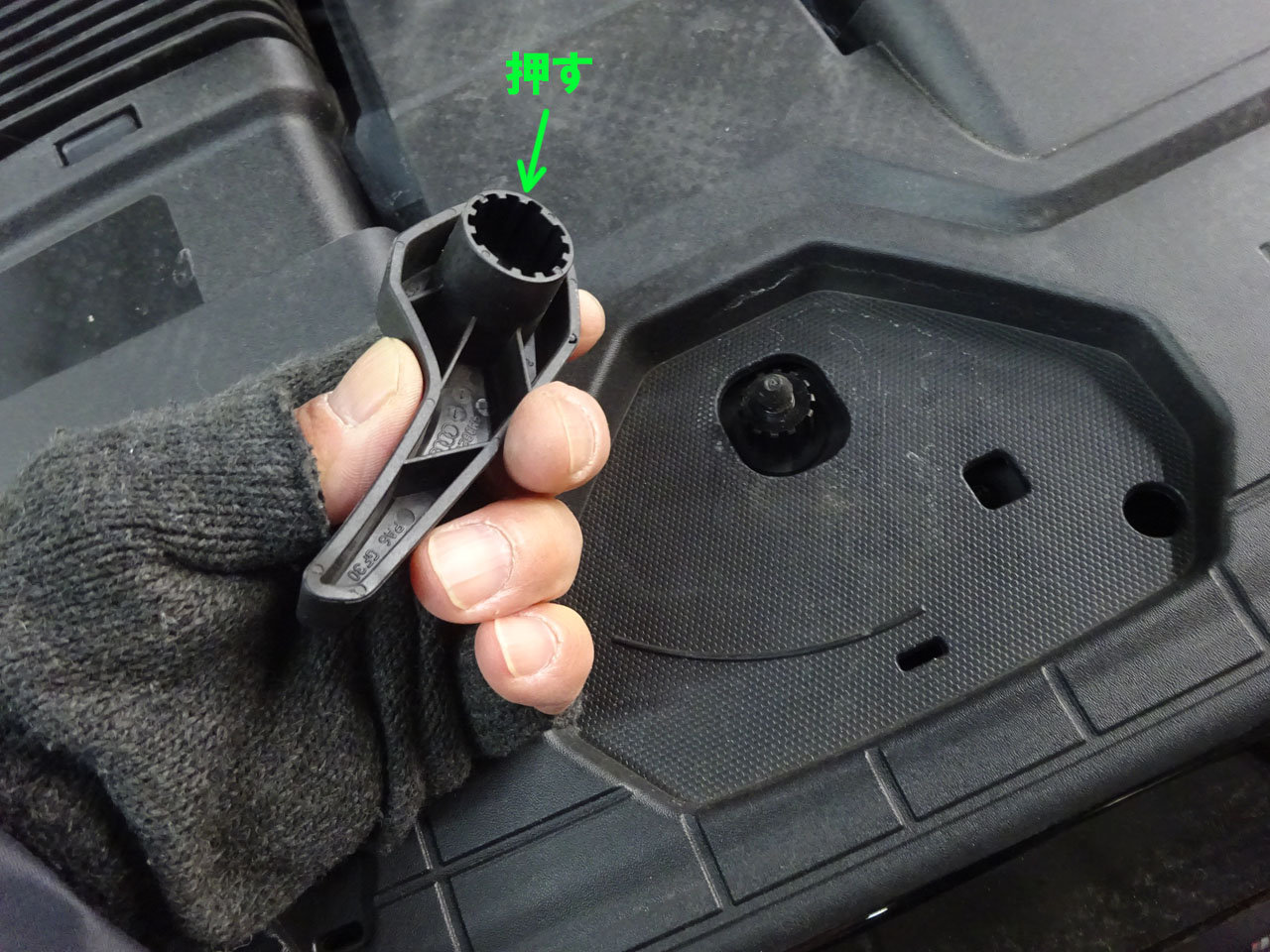

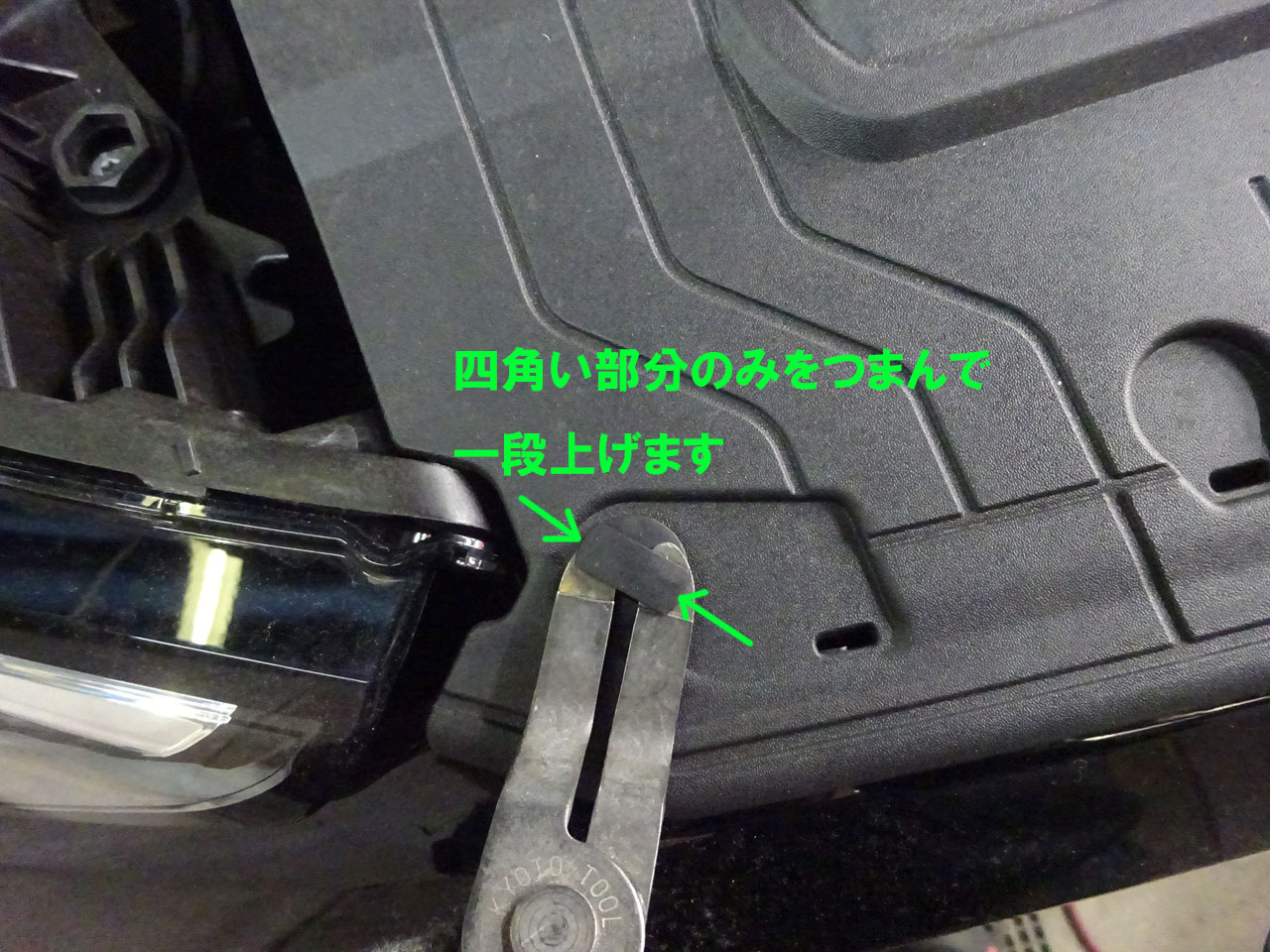

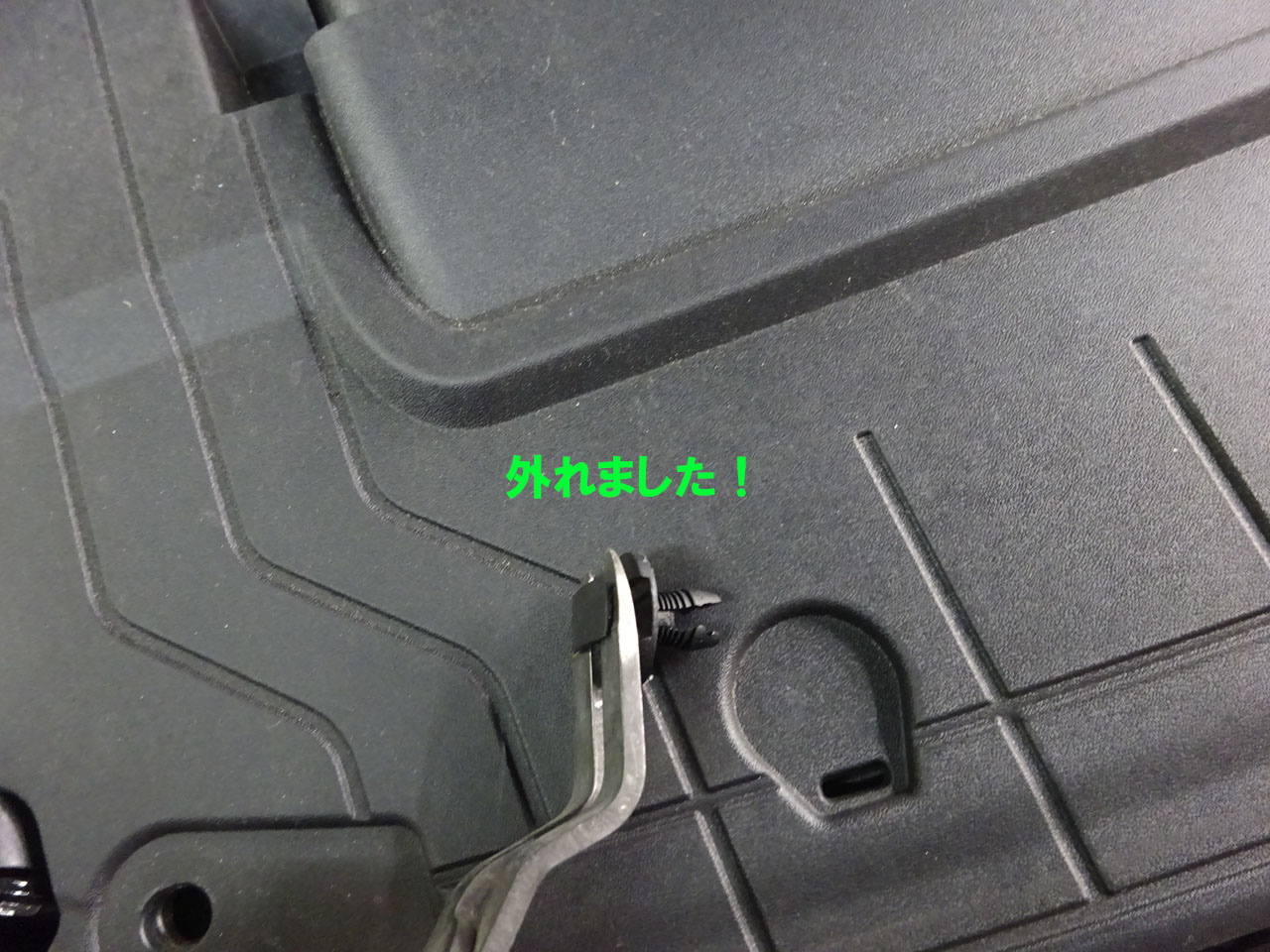

車を平らな場所へ停めパーキングブレーキを引きます。必要な工具は小さいマイナスドライバー、内張りはがし、クリップリムーバー、ライト、小さめなトルクスT25レンチ、養生テープでしょうか。ボンネット開けグリル上のカバーを外していきます。もちろん初めての方は四方を十分に養生してください！フードオープニングレバーは矢印の四角いところを爪で押して上げれば外れます。次に丸いクリップを5ヶ所外します。丸いクリップですがその中の四角い部分だけを工具(小さいマイナスドライバーで代用可)でつまみ一段止まるところまで引き上げます。止まったらクリップ毎工具を上げれば、外れます。同様に他の4か所も外します。

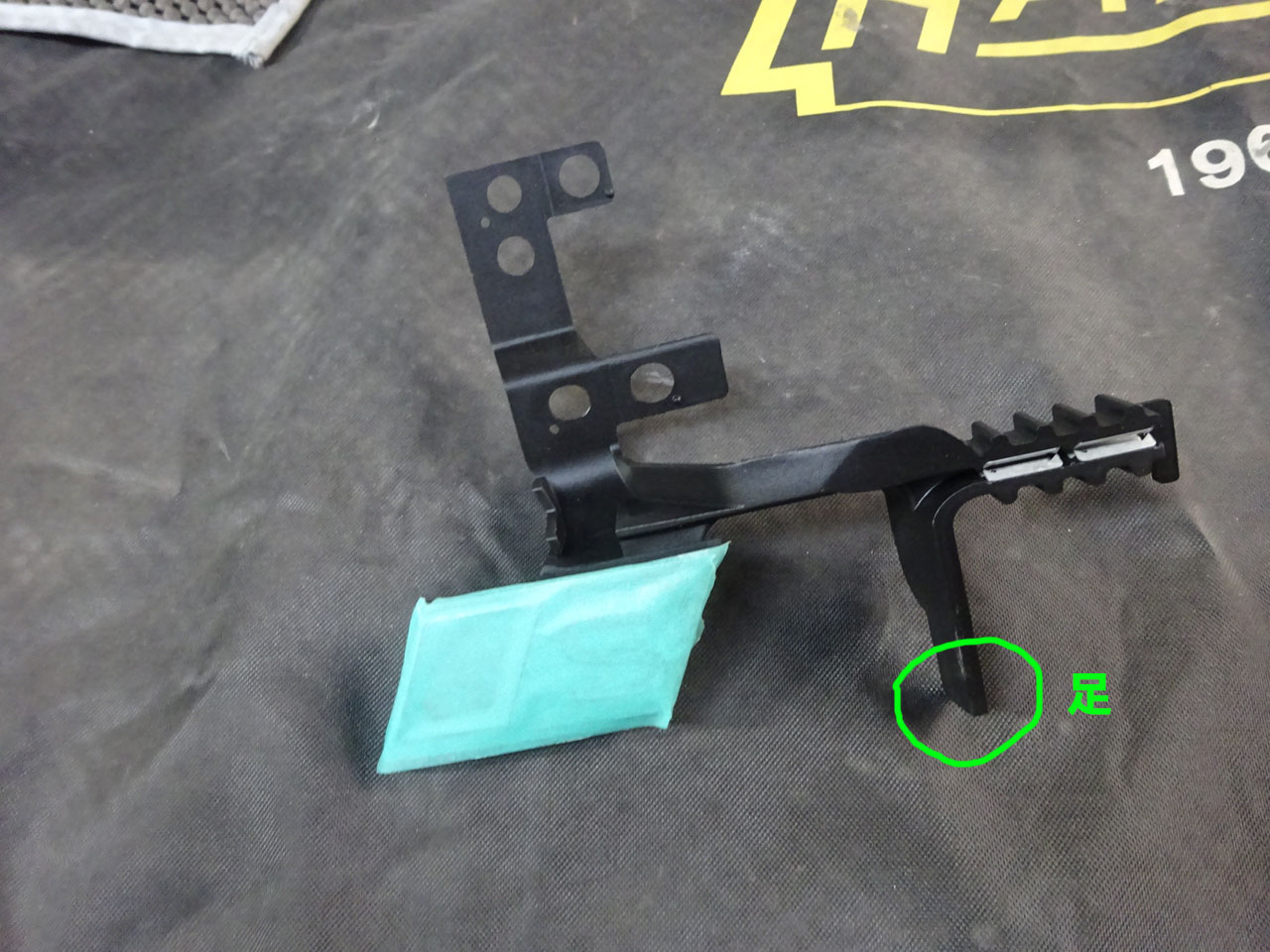

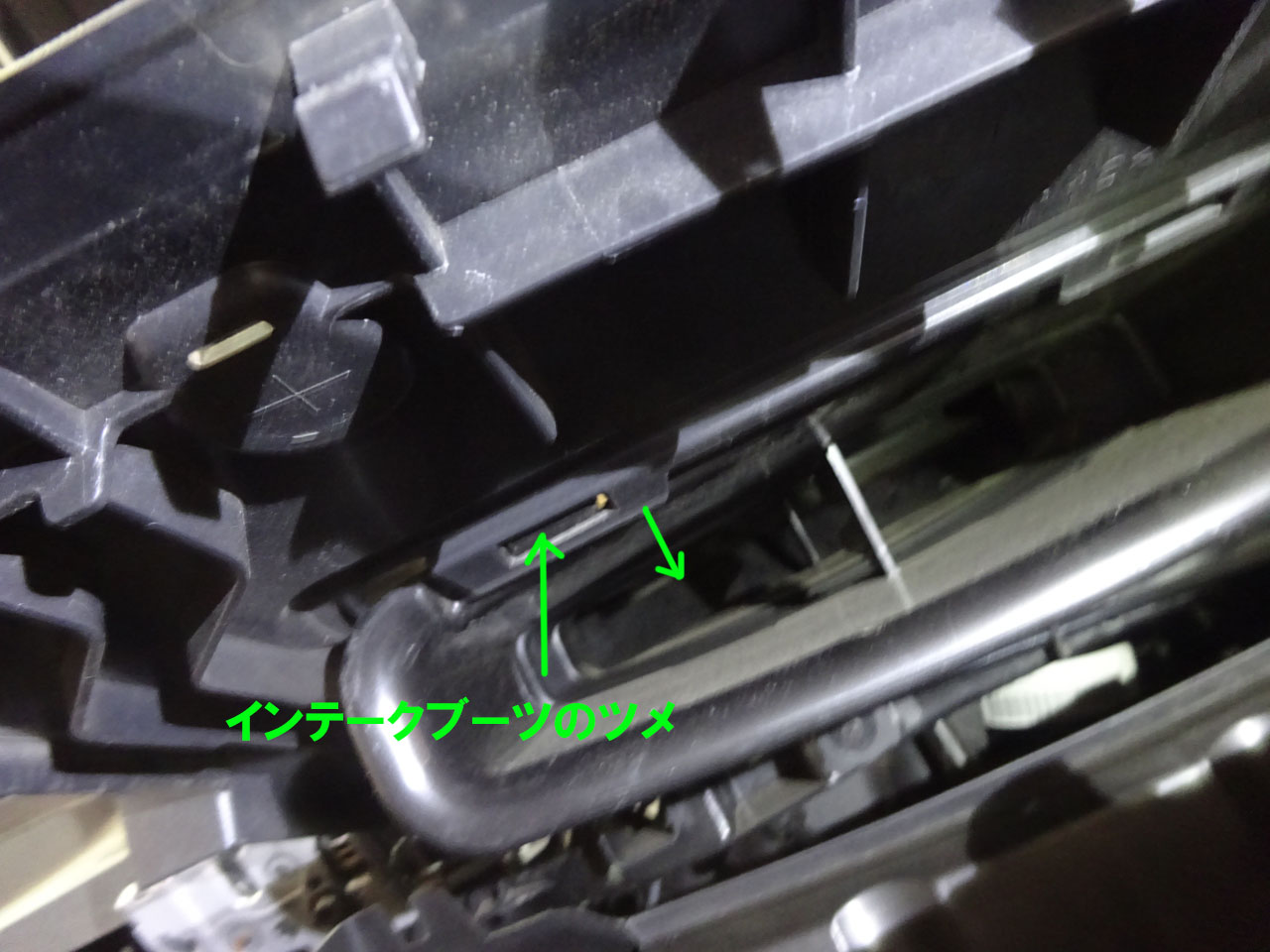

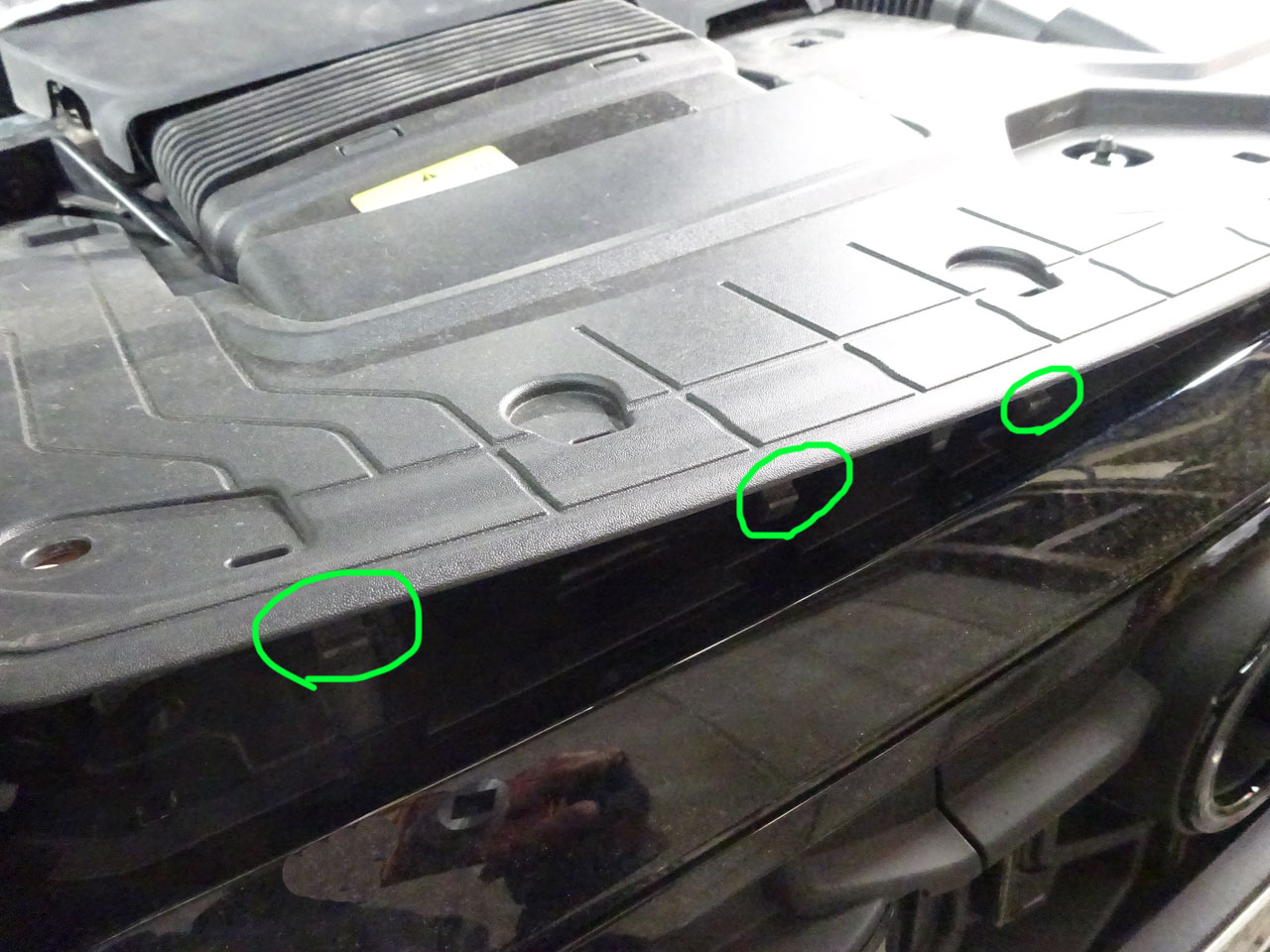

これで終わりではなく、カバー前側が更にツメで止まっていますのでプチプチと10cmくらい上に持ち上げて外していきます。上げすぎ注意！このクラスになると手間をかけてますよね～そのカバーの裏側を見るとインテークブーツがツメで止まっていますので、小さいマイナスドライバーで4か所外します。これでグリル上カバーが外れました。いよいよ次はエンブレムをグリル裏から入れていきますが、思わぬところでキズを付けないよう養生をお忘れなく。にしても変な形状、どうやって付けるのか、イメージが湧きませんね！一番下の足部分からグリルとグリルブラケットの間にいれていきますよ！

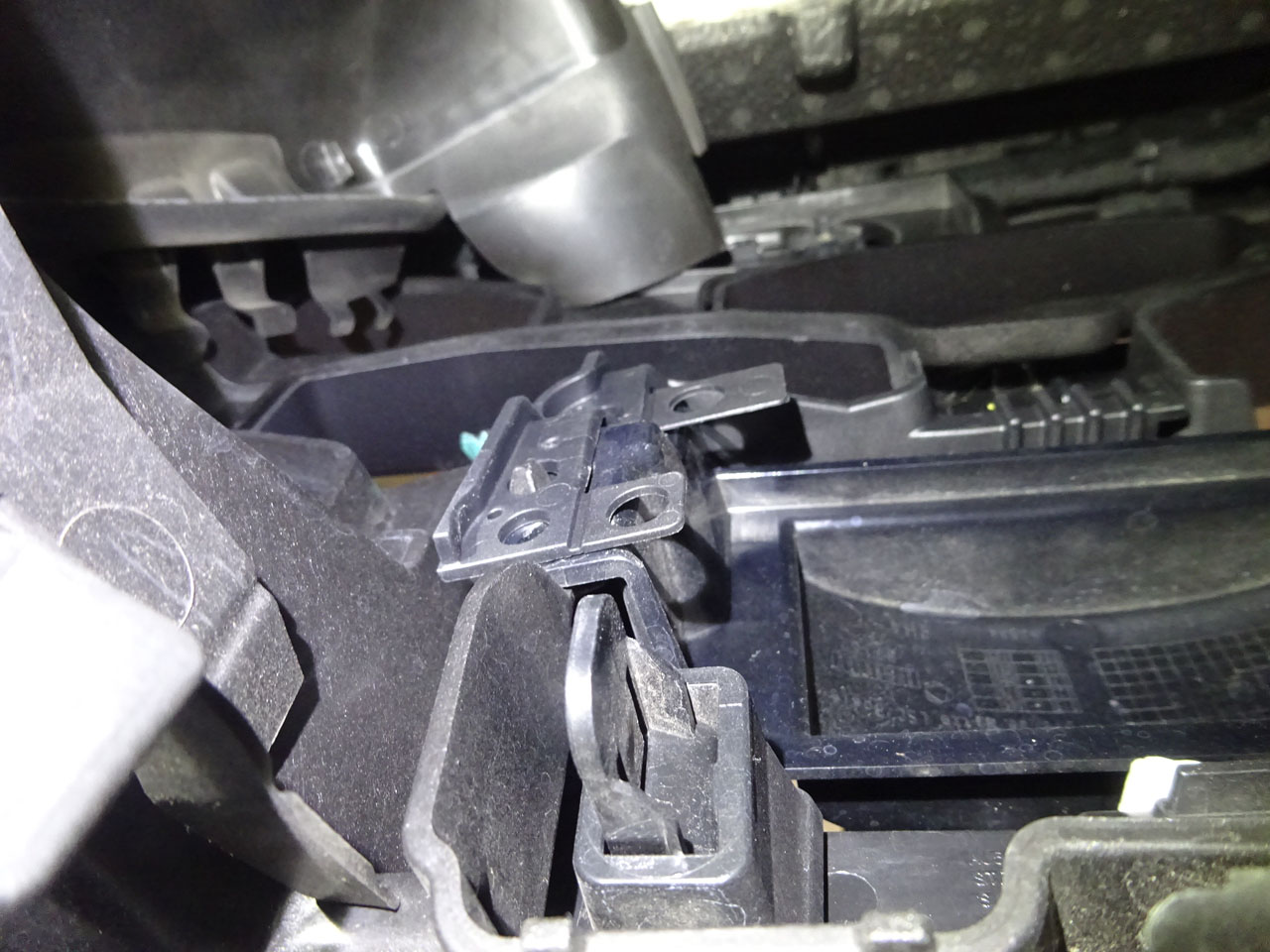

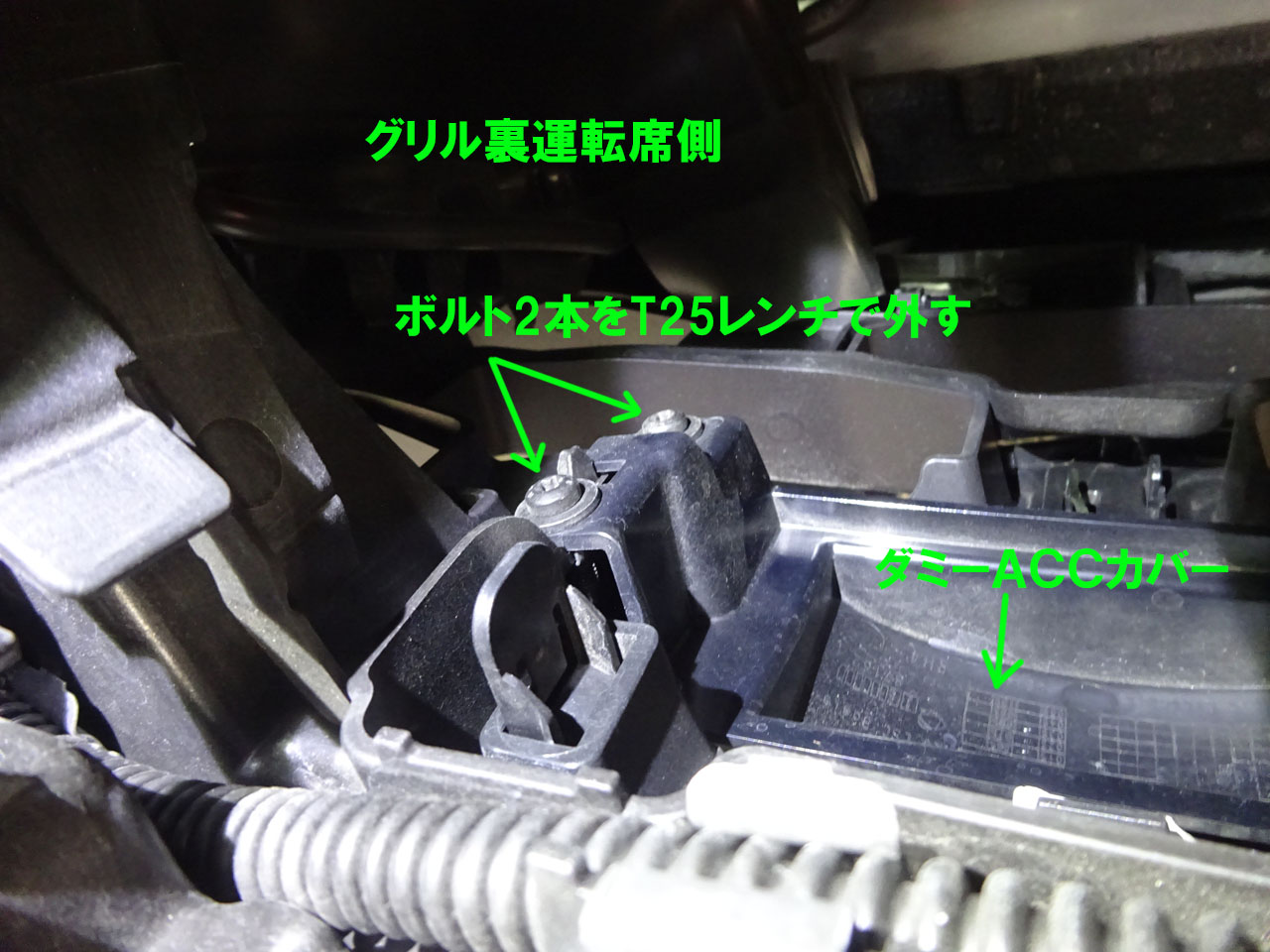

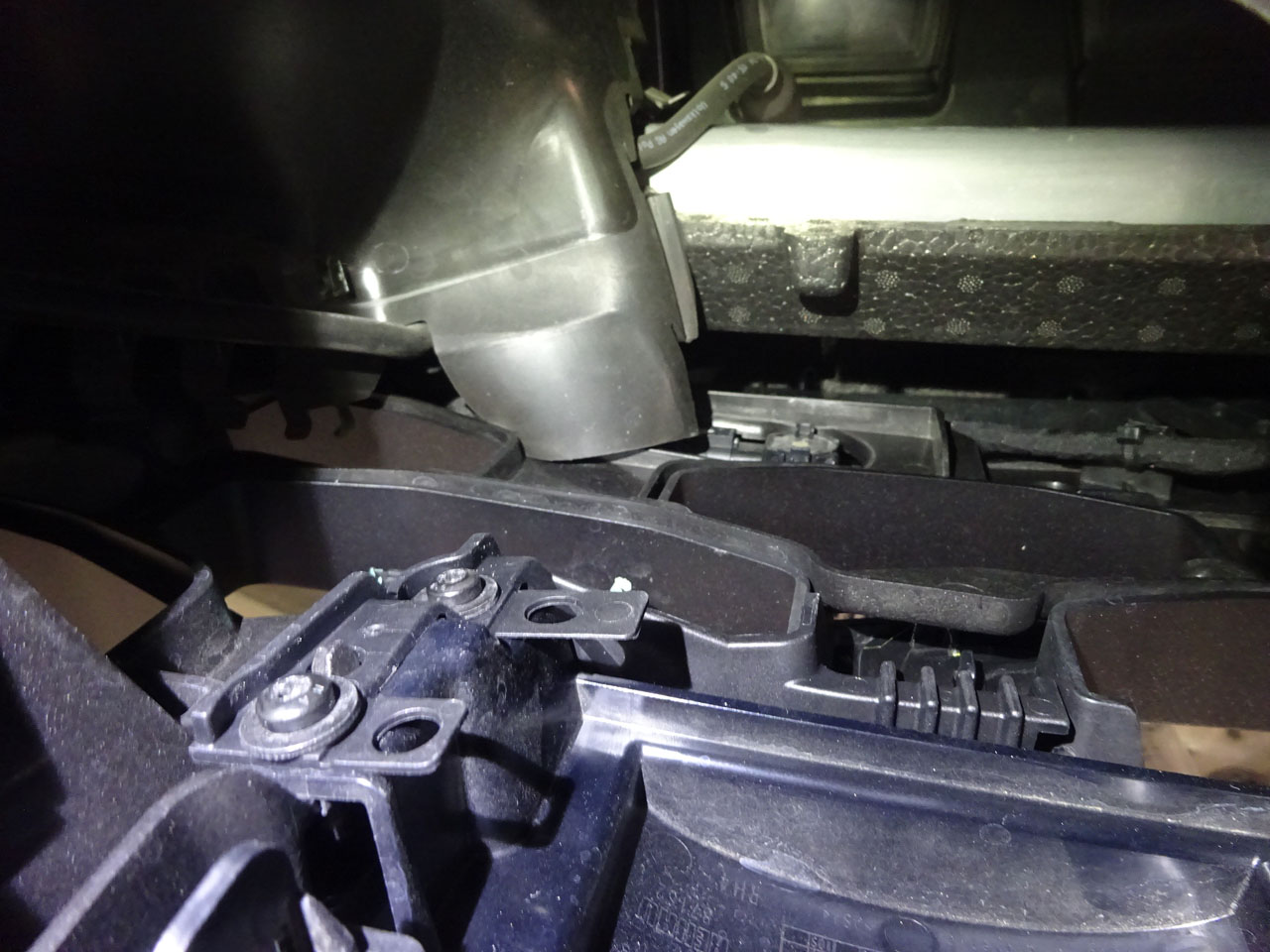

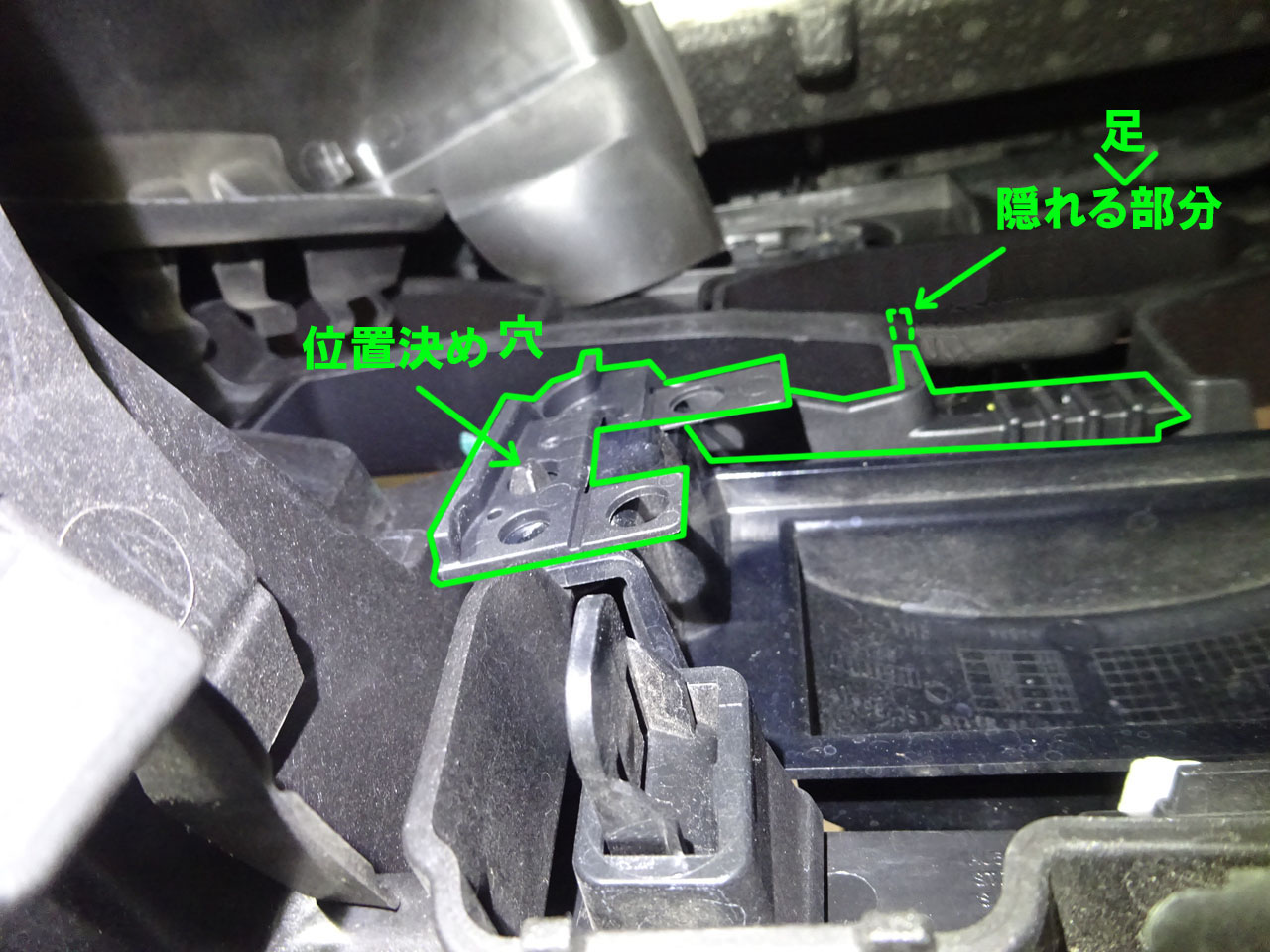

グリルの裏です。右側のACCに見える部分、実はダミーのカバーのみ、そのためボルトを外してもACCには何ら影響ありませんのでご安心ください。2本のボルトが見えますのでT25レンチで外します。養生したエンブレムを、足部分からグリルとグリルの裏骨とも言えるブラケットのすき間に入れる感じ、それとボルト2本の間にある位置決め穴にさくっと入れるとおのずとはまってくれます。左下写真のグリーンに囲んだ部分がエンブレムです。ちょっと説明のしようがないのですが、この写真を参考に入れてみてください。あっさりとはまります。からさくっと入れていきます。あとはボルト2本をエンブレムとグリルを共締めし、逆手順でグリル上カバーをはめこみます。なぜボルトを締める穴が2個とクリップで挟む部分が余っているのか・・・私はピンときました！ウッシッシ機会があればテストしてみます。
以上です。商品ページはこちらAudi純正S Q8/Q8S lineFL(F1/4MN)フロントグリル用後付けSロゴエンブレムとなります。DIYは楽しい反面自己責任となりますのでご了承の上作業をお願いいたします。
|
|
